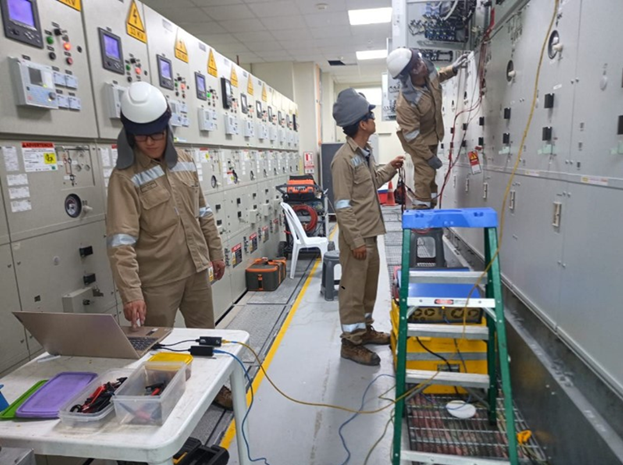

Pruebas VLF y Tangente Delta: Diagnóstico Avanzado para la Confiabilidad de Cables de Media Tensión en Minería e Industria

En el contexto de las operaciones mineras e industriales, los cables de media tensión constituyen la columna vertebral del sistema de suministro eléctrico. Cualquier falla inesperada en estos conductores puede traducirse en costosas paradas productivas, riesgos operacionales y afectaciones a la seguridad del personal. Por esta razón, en ZEIT SOLUTIONS hemos incorporado tecnologías de diagnóstico avanzadas como las pruebas VLF (Very Low Frequency) y el análisis de Tangente Delta, que permiten evaluar de forma precisa y no destructiva el estado real del aislamiento de cables. Estos procedimientos garantizan la confiabilidad del sistema eléctrico y aseguran el cumplimiento de las normativas internacionales vigentes.

¿Por Qué Realizar Pruebas VLF y Tangente Delta?

Detección Temprana de Fallas

Las pruebas VLF permiten identificar de manera efectiva defectos ocultos en el aislamiento de los cables, tales como humedad, degradación térmica o daños por envejecimiento. Estas fallas, si no son detectadas a tiempo, pueden derivar en averías catastróficas que interrumpen completamente las operaciones. Por su parte, el análisis de Tangente Delta mide las pérdidas dieléctricas del aislamiento, revelando signos de contaminación o deterioro interno según los estándares establecidos por IEEE 400.2-2004.

Cumplimiento Normativo

Diversas normativas internacionales, como IEEE 400.2-2004 y AEA 95101 (Argentina), exigen la realización de pruebas VLF tanto en cables nuevos como en aquellos que ya se encuentran en servicio. Estos procedimientos han reemplazado a las antiguas pruebas en corriente continua (CC), las cuales resultaban invasivas y poco fiables. Las pruebas VLF y Tangente Delta son hoy consideradas herramientas fundamentales para asegurar la integridad del sistema eléctrico.

Reducción de Costos

Una falla en cables de media tensión puede generar una pérdida de producción de hasta un millón de dólares diarios en entornos mineros. La inversión en diagnósticos preventivos como VLF y Tangente Delta no solo evita estos eventos críticos, sino que permite planificar mantenimientos con mayor eficiencia y reducir costos operativos a mediano y largo plazo.

Nuestro Enfoque: Calidad, Seguridad y Precisión

1. Preparación y Seguridad

Antes de iniciar cualquier prueba, aseguramos la desenergización completa del sistema mediante procedimientos de bloqueo y etiquetado (LOTO), cumpliendo con las directrices de OSHA 1910.269. Nuestro personal utiliza equipos de protección personal (EPP) certificados, incluyendo guantes dieléctricos Clase 00, cascos antiarco y barreras físicas para delimitar las zonas de trabajo.

2. Pruebas VLF

Utilizamos equipos de prueba que generan onda senoidal a muy baja frecuencia, de acuerdo con los requisitos de IEEE 400.2-2004, lo que permite evitar distorsiones durante la medición. Las tensiones aplicadas varían según el tipo de cable: 3U₀ (57 kV) para cables nuevos y 2U₀ (38 kV) para cables en servicio, según la norma AEA 95101. La duración de la prueba oscila entre 15 y 30 minutos, dependiendo del alcance establecido.

3. Análisis de Tangente Delta

Medimos las pérdidas dieléctricas con equipos de alta precisión, capaces de detectar microdescargas y signos de contaminación interna. La interpretación de resultados sigue las guías del Electric Power Research Institute (EPRI):
• <0.5%: Aislamiento saludable.
• 0.5%-1%: Monitoreo requerido.
• >1%: Reemplazo urgente.

4. Sostenibilidad

Nuestras actividades están alineadas con principios de sostenibilidad. Gestionamos adecuadamente los residuos generados, incluyendo aceites dieléctricos y componentes de prueba, conforme a la regulación EPA 40 CFR Parte 279. Buscamos minimizar el impacto ambiental sin comprometer la calidad del servicio.

Servicios Exclusivos de ZEIT SOLUTIONS

• Elaboramos informes técnicos detallados que incluyen resultados termográficos, gráficas de Tangente Delta y recomendaciones priorizadas.
• Proveemos kits de mantenimiento predictivo que contemplan repuestos críticos para empalmes y terminales, asegurando una respuesta rápida ante cualquier hallazgo.
• Todos nuestros equipos son calibrados anualmente bajo los estándares ISO/IEC 17025, garantizando la precisión de los resultados.

En resumen, las pruebas VLF y el análisis de Tangente Delta son esenciales para una gestión proactiva y segura de los cables de media tensión. En ZEIT SOLUTIONS combinamos tecnología de punta, normativas internacionales y experiencia técnica para maximizar la vida útil de sus activos eléctricos, reducir riesgos y optimizar la continuidad operativa de su planta o unidad minera.
